熔断器的技术类型

熔断器的技术类型

发布时间:2020-10-09

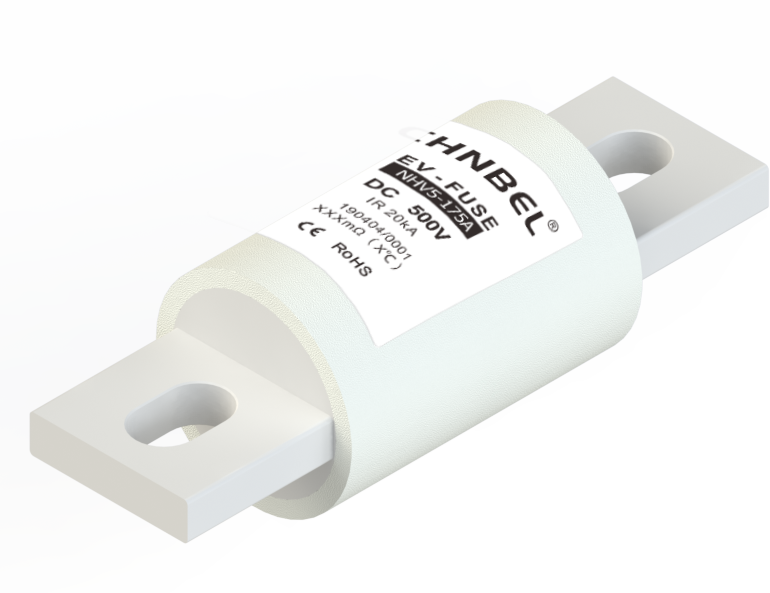

熔断器的技术类型NH熔断器NH熔断器起源于德国,N对应的德语是“Niederspannungs”,含义是“低压”;H对应的德语是“Hochleitungs”,含义是“高分断能力”,所以NH分断器代表低压高分断能力熔断器。NH熔断器系列NF圆筒帽型熔断器NF熔断器最早起源于法国,现在欧洲及亚太地区广泛应用,电流范围 5~50A 电压 500Vac/dc 750Vac/dc 1000Vac/dc6 mm x 32 mm10 mm x 38 mm14 mm x 51 mm22 mm x 58 mm圆柱形熔断器常见尺寸10*38mm熔断器及支持件 0HEV500/0HEV750 系列14*51mm熔断器及支持件 1HEV500/1HEV750 系列 BS螺栓连接熔断器常见产品(一)200Vdc 系列LET LMT LMTS保护特性:aR电气参数:电流 6-600A;电压 200Vdc分断:20kA@200Vdc(二)500Vdc 系列 EV88-500保护特性:aR电气参数:电流 10-500A;电压 500Vdc分断:20kA@500Vdc(三)750Vdc 系列 EV88-750保护特性:aR电气参数:电流 10-500A;电压 750Vdc分断:20kA@750Vdc 欧式方体型熔断器欧式方体熔断器是使用最广泛的产品系列之一。欧式方体熔断器连接触头类型(一)  平端触头,电动汽车保护熔断器(二)  美式触头连接,电池保护熔断器(三)  板凳型特殊连接方式熔断器(四)  美式触头,直流保护熔断器(五)  平端触头连接,半导体保护熔断器北美圆管型熔断器北美圆管型熔断器的类型和特点类型动作特点T类熔断器快速动作/ 无时延J类熔断器快速动作或时延R类熔断器快速动作或时延半导体类熔断器极快/ 高速 北美圆管型熔断器在电动汽车中的应用a)       500V电压等级:Class of Operation保持特性:aR Rating电气参数l   Amps:35A-800Al   Volts: 500Vac/dc Interrupting Capacity 分段能力l   20kA@500Vdcl   100kA@500Vac Agency information认证信息l   Designed to: UL248-13l   UL recognized, File E479415, Guide JFHR2/CSAl   recognized, File E479415, Guide JFHR8l   REACH declaration available upon requestl   CEl   RoHS compliant  b)      700V电压等级Class of Operation保持特性:aR Rating电气参数l   Amps:35A-800Al   Volts: 750Vac/dc Interrupting Capacity 分段能力l   20kA@750Vdcl   100kA@750Vac Agency information认证信息l   Designed to: UL248-13l   UL recognized, File E479415, Guide JFHR2/CSAl   recognized, File E479415, Guide JFHR8l   REACH declaration available upon requestl   CEl   RoHS compliant Features产品特性l   Excellent DC performancel   Low arc voltage and low energy let-through(I²t)l   Superior cycling capacity  c)       1000V电压等级:   Class of Operation保持特性:aR Rating电气参数l   Amps:35A-600Al   Volts: 1000Vac/dc Interrupting Capacity 分段能力l   20kA@10000Vdcl   100kA@1000Vac Agency information认证信息l   Designed to: UL248-13l   UL recognized, File E479415, Guide JFHR2/CSAl   recognized, File E479415, Guide JFHR8l   REACH declaration available upon requestl   CEl   RoHS compliant Features产品特性l   Excellent DC performancel   Low arc voltage and low energy let-through(I²t)l     以上产品也可以应用于相应电压登记的电池储能系统保护。 d)      半导体保护熔断器,熔管可以是瓷管或玻璃纤维管。       e)       北美圆管型熔断器支持件1000V电压系统500V电压系统250V电压系统
