防雷击 抗浪涌 陶瓷管 大电流熔丝 625TD Series 5A~50A 250Vac/75Vdc

发布时间:2020-06-04 浏览:25次 责任编辑:中贝能源官网

6x25mm, Time-Lag Ceramic Tube Fuse

625TD Series 5A~50A 250Vac/75Vdc

描述

高分断能力
6 X 2 5mm物理尺寸
陶瓷管,镀银铜帽
符合UL248-1标准
无铅无卤
正常使用条件:-5℃~40℃
允许使用条件:-40℃~125℃
抗雷击浪涌



产品特征应用

无线传输基站

保护仪器

电源

电信数据中心中的分组数据单元

电力转换设备

不间断电源

功率逆变器

变频驱动器

三相电源

电机驱动

高能效应用。

D C - D C转换器

用作器具或使用设备的辅助保护,

为部件或内部电路提供单独保护。

尺寸(unit:mm)


结构特性

瓷管:陶瓷管必须无破损和裂痕。

验证1:固定两侧端盖,在瓷管中心位置施加30N的压力,瓷管不应破裂。

端盖:端盖应焊接/铆接牢固,在保险丝未损坏熔体时,端盖不应脱落。

验证1:产品在15-35°水温中浸泡>24h后取出,在两头端盖上均匀施加到7N拉力,持续60s,端盖不应脱落。

验证2:固定保险丝一侧端盖,在另一侧端盖上沿水平轴向施加7N拉力,两侧端盖不应松动并且管体不应破裂。

验证3:固定保险丝一侧端盖,在另一侧端盖顺时和逆时方向扭动施加50N力矩,两侧端盖不应松动并且管体不应破裂。

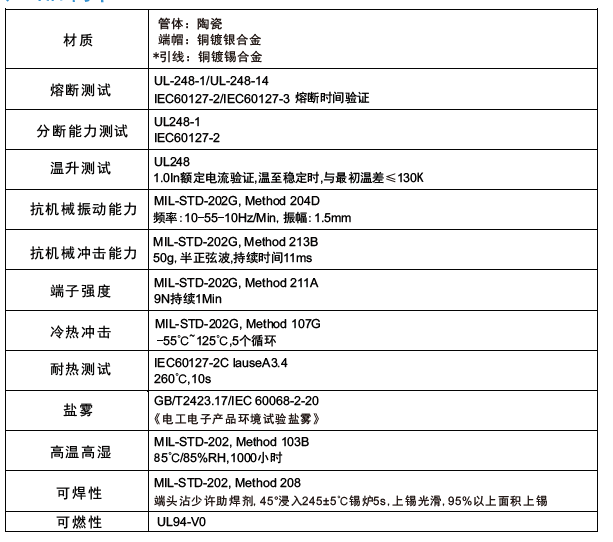

技术参数

*8/20us雷击浪涌 5-50A(DY193404)

*保险丝两端之间施加 8/20μs 浪涌冲击电流:脉冲耐受电流峰值(kA):8±10%,耐受次数(次):正负极性各5 次

电气特性


全部测试条件均在23±5℃的条件下进行。在此期间,实验室温度差异变化不能超过±5℃的范围。

负载能力测试:当保险丝通以100%额定电流试验时,在4小时内,电路不应断开,保险丝不被电气熔化,管体不应破裂。

温度上升试验:当保险丝通以100%额定电流试验时,在保险丝达到热量均衡时,两侧保险丝表面及端盖的温度,保险丝表面温度上升必须≤130℃。

注明:温度上升值:恒定保险丝表面温度减去当前室温(环境温度)。

预期飞弧/熔断时间,电流特性:当保险丝通以下述规定电流时,熔断时间必须符合表格要求,熔断后管体不应破裂,端盖不应脱落。


分断能力

叙述型号保险丝的分断能力应满足下规定表格的安全认证能力要求。

保险丝分断电路后,管体不应破裂,端盖不应脱落。

分断后保险丝两端的绝缘电阻≮0.1MΩ。

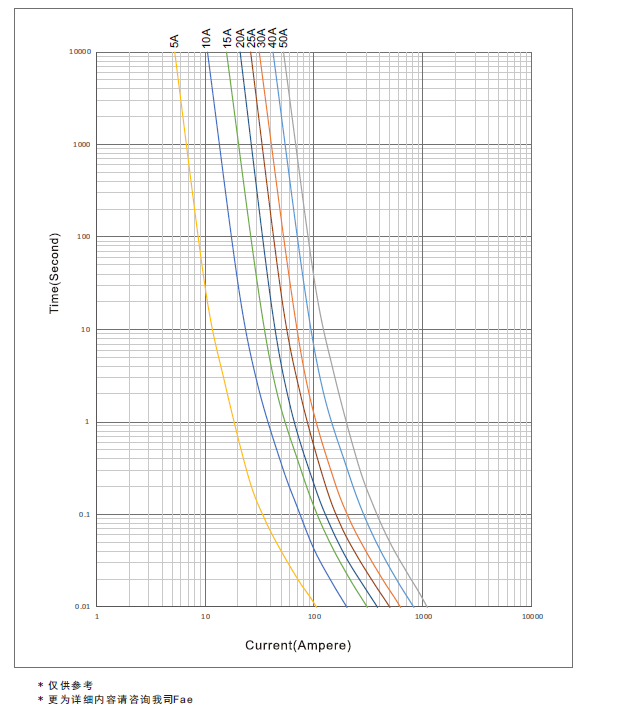

时间电流曲线均值

温度降容曲线(特性)
