熔断器的技术类型

发布时间:2020-10-09 浏览:107次 责任编辑:中贝能源官网

熔断器的技术类型

NH熔断器

NH熔断器起源于德国,N对应的德语是“Niederspannungs”,含义是“低压”;H对应的德语是“Hochleitungs”,含义是“高分断能力”,所以NH分断器代表低压高分断能力熔断器。


NH熔断器系列

NF圆筒帽型熔断器

NF熔断器最早起源于法国,现在欧洲及亚太地区广泛应用,电流范围 5~50A 电压 500Vac/dc 750Vac/dc 1000Vac/dc

6 mm x 32 mm

10 mm x 38 mm

14 mm x 51 mm

22 mm x 58 mm

圆柱形熔断器常见尺寸

10*38mm熔断器及支持件 0HEV500/0HEV750 系列

14*51mm熔断器及支持件 1HEV500/1HEV750 系列



BS螺栓连接熔断器

常见产品

(一)200Vdc 系列

LET LMT LMTS

保护特性:aR

电气参数:

电流 6-600A;电压 200Vdc

分断:20kA@200Vdc

(二)500Vdc 系列



EV88-500

保护特性:aR

电气参数:

电流 10-500A;电压 500Vdc

分断:20kA@500Vdc

(三)750Vdc 系列





EV88-750

保护特性:aR

电气参数:

电流 10-500A;电压 750Vdc

分断:20kA@750Vdc



欧式方体型熔断器

欧式方体熔断器是使用最广泛的产品系列之一。

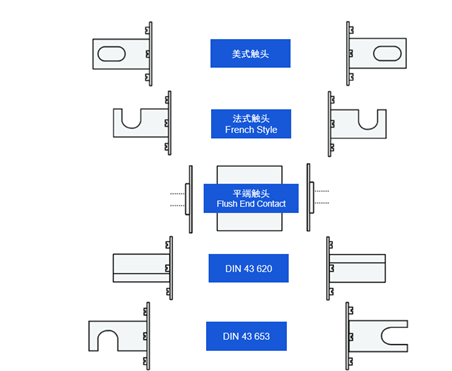

欧式方体熔断器连接触头类型

(一)  平端触头,电动汽车保护熔断器


(二)  美式触头连接,电池保护熔断器

(三)  板凳型特殊连接方式熔断器

(四)  美式触头,直流保护熔断器

(五)  平端触头连接,半导体保护熔断器


北美圆管型熔断器

北美圆管型熔断器的类型和特点

类型

动作特点

T类熔断器

快速动作/ 无时延

J类熔断器

快速动作或时延

R类熔断器

快速动作或时延

半导体类熔断器

极快/ 高速



北美圆管型熔断器在电动汽车中的应用

a)       500V电压等级:

Class of Operation保持特性:aR



Rating电气参数

l   Amps:35A-800A

l   Volts: 500Vac/dc



Interrupting Capacity 分段能力

l   20kA@500Vdc

l   100kA@500Vac



Agency information认证信息

l   Designed to: UL248-13

l   UL recognized, File E479415, Guide JFHR2/CSA

l   recognized, File E479415, Guide JFHR8

l   REACH declaration available upon request

l   CE

l   RoHS compliant





b)      700V电压等级

Class of Operation保持特性:aR



Rating电气参数

l   Amps:35A-800A

l   Volts: 750Vac/dc



Interrupting Capacity 分段能力

l   20kA@750Vdc

l   100kA@750Vac



Agency information认证信息

l   Designed to: UL248-13

l   UL recognized, File E479415, Guide JFHR2/CSA

l   recognized, File E479415, Guide JFHR8

l   REACH declaration available upon request

l   CE

l   RoHS compliant



Features产品特性

l   Excellent DC performance

l   Low arc voltage and low energy let-through(I²t)

l   Superior cycling capacity





c)       1000V电压等级:





 Class of Operation保持特性:aR



Rating电气参数

l   Amps:35A-600A

l   Volts: 1000Vac/dc



Interrupting Capacity 分段能力

l   20kA@10000Vdc

l   100kA@1000Vac



Agency information认证信息

l   Designed to: UL248-13

l   UL recognized, File E479415, Guide JFHR2/CSA

l   recognized, File E479415, Guide JFHR8

l   REACH declaration available upon request

l   CE

l   RoHS compliant



Features产品特性

l   Excellent DC performance

l   Low arc voltage and low energy let-through(I²t)

l






以上产品也可以应用于相应电压登记的电池储能系统保护。



d)      半导体保护熔断器,熔管可以是瓷管或玻璃纤维管。

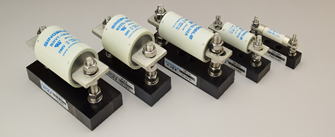

e)       北美圆管型熔断器支持件


1000V电压系统


500V电压系统


250V电压系统
